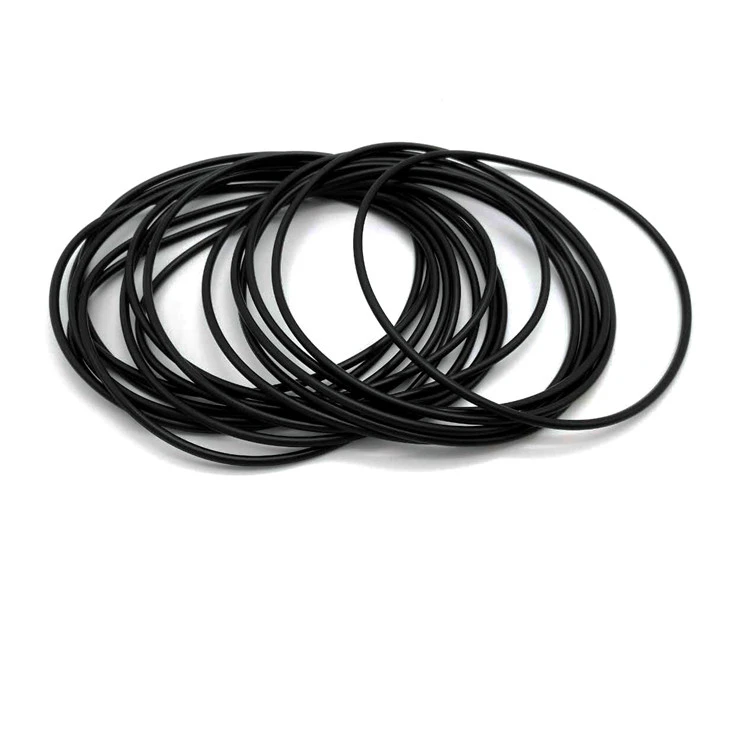

Fekete VQM 70 O gyűrű

Anyag: VMQ 70

Szín: fekete piros átlátszó vagy barna

Mérettűrések a DIN ISO 3601-1 szerint, ipari osztály B Felszíneltérések a DIN ISO 3601-3 szerint, típus N

Speciális alkalmazásokhoz az engedélyezett mérettűrések korlátozhatók az A ipari osztály szerint és a felületi eltérések a S típusú típusnál.

A különleges alkalmazásokkal (gáz, ivóvíz, élelmiszerek) vonatkozó jóváhagyásokkal és / vagy megfelelőségi vizsgálatokkal rendelkező anyagok igény szerint rendelkezésre állnak.

Működési alkalmazási korlátok

Hőmérséklet VMQ 70: -55 ° C-tól + 200 ° C-ig

Funkció

Az O-gyűrűk kör keresztmetszetű körkörös körgyűrűk. Az űrlapok vulkanizálásából teljes gyűrűként készülnek. Az O-gyűrű tömítési funkcióját a keresztmetszet deformációja érheti el, amikor a házban van beépítve és összenyomva. Az O-gyűrű lehet sugárirányban vagy tengelyirányban összenyomható a beépítési házban. Működési körülmények között a közeg nyomása erősíti a tömítési funkciót, mivel nyomás alatt az elasztomer anyag nem összenyomható folyadékként működik.

Alkalmazások

Az O-gyűrűket elsősorban a nem mozgó gép- és rendszerelemek (statikus alkalmazás) és a folyékony és gáz formájú közegek tömítésére használják, pl. Karima- és fedőtömítések, menetes csőcsatlakozások és a hengerfej és a palackfenék hidraulikus hengerekhez. Bizonyos körülmények között lehetséges az O-gyűrűk használata reciprok, forgó és spirális mozgásokkal (dinamikus alkalmazás). Ha a beépítési ház megfelelően van felépítve, az építési terv megfelelő, és a megfelelő anyagokat választják ki, lehetséges, hogy akár 1000 bar nyomást lehessen lezárni, szükség esetén biztonsági másolatokkal. Az O-gyűrűket számos szektorban használják, például a hidraulika, a pneumatika, a vákuumos alkalmazások, a szerelvényipar, az autóipar, az üzem és a gépészet területén.

Szerelési házak

Az O-gyűrűk szerelési házát (hornyait) lehetőség szerint derékszögű helyzetben kell előállítani, és gondosan kell kezelni. Kerülni kell a súrlódásokat, a karcolásokat és a bemélyedéseket. A horony kívánt mélységének és szélességének méretei az adott alkalmazástól és keresztmetszettől függenek. Az O-Ring katalógusban megtalálja az építési és dimenziós táblákra vonatkozó ajánlásokat. A szerelés megkönnyítése érdekében különféle felületi bevonatok szállíthatók alkalmazással.

Kiválasztás és tervezés

A tömítőhatás biztosítása érdekében az O-gyűrűket úgy kell kiválasztani, hogy a lehető legnagyobb keresztmetszetet biztosítsák. A kiválasztott O-gyűrű anyag keménysége függ a nyomás, a rés szélességétől, a tömítés (statikus / dinamikus) típusától és a gépalkatrészek felületi minőségétől. Normál alkalmazásoknál a 70 Shore A anyagkeménységét javasoljuk. A megfelelő tömörítésre, nyúlásra vagy tömörítésre és a beépítési ház hornyolásának mértékére is gondosan meg kell fontolni.
